不銹鋼攪拌反應釜是化工、石油化工領域生產過程中必不可少的承載壓力容器。不銹鋼攪拌反應釜是由不銹鋼反應釜的釜體、攪拌傳動裝置、攪拌器等共同組成動力由攪拌傳動裝置傳遞到攪拌軸，攪拌軸帶動攪拌器運轉達到攪拌介質物料完成各種化工工藝要求其中攪拌軸呈懸臂梁式結構，這樣便于安裝、維護、減少介質腐蝕造成的影響某公司生產的一臺大型攪拌反應釜．因攪拌軸懸臂過長,攪拌器的直徑大。所需的功率大，攪拌軸承受的扭力大，同時攪拌的離心力的作用也隨即增加，出現了攪拌軸扭曲、攪拌軸擺動量很過軸封處允許范圍引起攪拌反應釜軸封破壞等現象。造成停車檢修。設備在進行圖紙設計時，在攪拌軸的下端與反應釜的釜底之間設置了三足式底支撐，為了改善反應釜攪拌軸的支撐條件．減少攪拌軸的撓度，保證軸的徑向偏擺量在允許范圍內運轉但是在實際使用過程中，效果卻不理想。
2解決方法

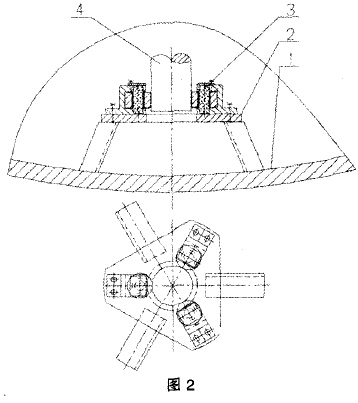

底支撐按不同的方式可以分為三足式、底部法蘭式、迷宮式、可拆式,主要采取轉動套與固定套之間的滑動運行方式增設底支撐改變了攪拌軸的支撐條件．同時也增加了攪拌軸的支點。這樣就對底軸承的安裝提出很高的要求。安裝不好會加大偏心，加劇上下軸承的磨損并產生振動，另外當底軸承在反應介質中利用液態介質潤滑。但當存在固體小顆粒時，會進入底軸承內造成該軸承的磨損、堵住咬死針對現有技術中的不足，提出一種結構簡單、工作可靠、耐腐蝕、耐高溫、耐磨損、安裝方便適用于攪拌反應釜內的底支撐并實施更改施工。結構形式見圖1，底支撐結構放大示意圖見圖2、圖3。本結構由內陶瓷軸5、外陶瓷環6構成支撐體的運轉部件；由支撐體架9、接觸軸體8、密封壓蓋10共同固定陶瓷元件．起到密封、固定、支撐的作用，同時也克服了陶瓷元件易碎的弊端。由調節墊7來調節外陶瓷環6的高度，增加內陶瓷軸5、外陶瓷環6的接觸面積。由以上部件構成此底支撐的行星式結構的一個支點，依據攪拌反應釜的大小、攪拌軸的轉速和直徑的大小，選擇行星式結構的支點數量，形成三角、四方、五角、六點等不同的支撐形式，攪拌軸4安裝于此支撐2內，底支撐通過底支撐底板3固定于反應釜釜體1上實現防止攪拌軸擺動的功能避免攪拌軸的徑向擺動量很過了攪拌軸密封件處的允許徑向偏差，起到底防擺的作用保證使用該裝置的攪拌反應釜安全運轉，具有無需潤滑的底部支撐裝置，利用陶瓷的耐磨性能，提高底支撐的使用壽命，同時行星式結構更適用于含有固體料的反應介質的場合。
.jpg)
3結語
經過改造底支撐的設備重新投產使用。經過6個月的運行，設備運轉平穩可靠，證明這是一種結構簡單、工作可靠、耐腐蝕、耐高溫、耐磨損、安裝方便的適用攪拌反應釜內的行星式陶瓷底支撐。由內陶瓷軸與外陶瓷環構成此底支撐的行星式結構的一個支點．通過調節由內陶瓷軸與外陶瓷環等構成的支點的位置使攪拌反應釜的攪拌軸與其同心運轉，避免攪拌軸的偏心運動，較好的解決了大型反應釜懸臂軸底支撐的問題。
